13991576236 13891782843
微信客服
熱門搜索詞： 鈦列管式換熱器 鈦儲(chǔ)罐 鈦彎頭 鈦網(wǎng)藍(lán) 鈦法蘭 鈦盤管 鈦鋼反應(yīng)釜 鈦焊管

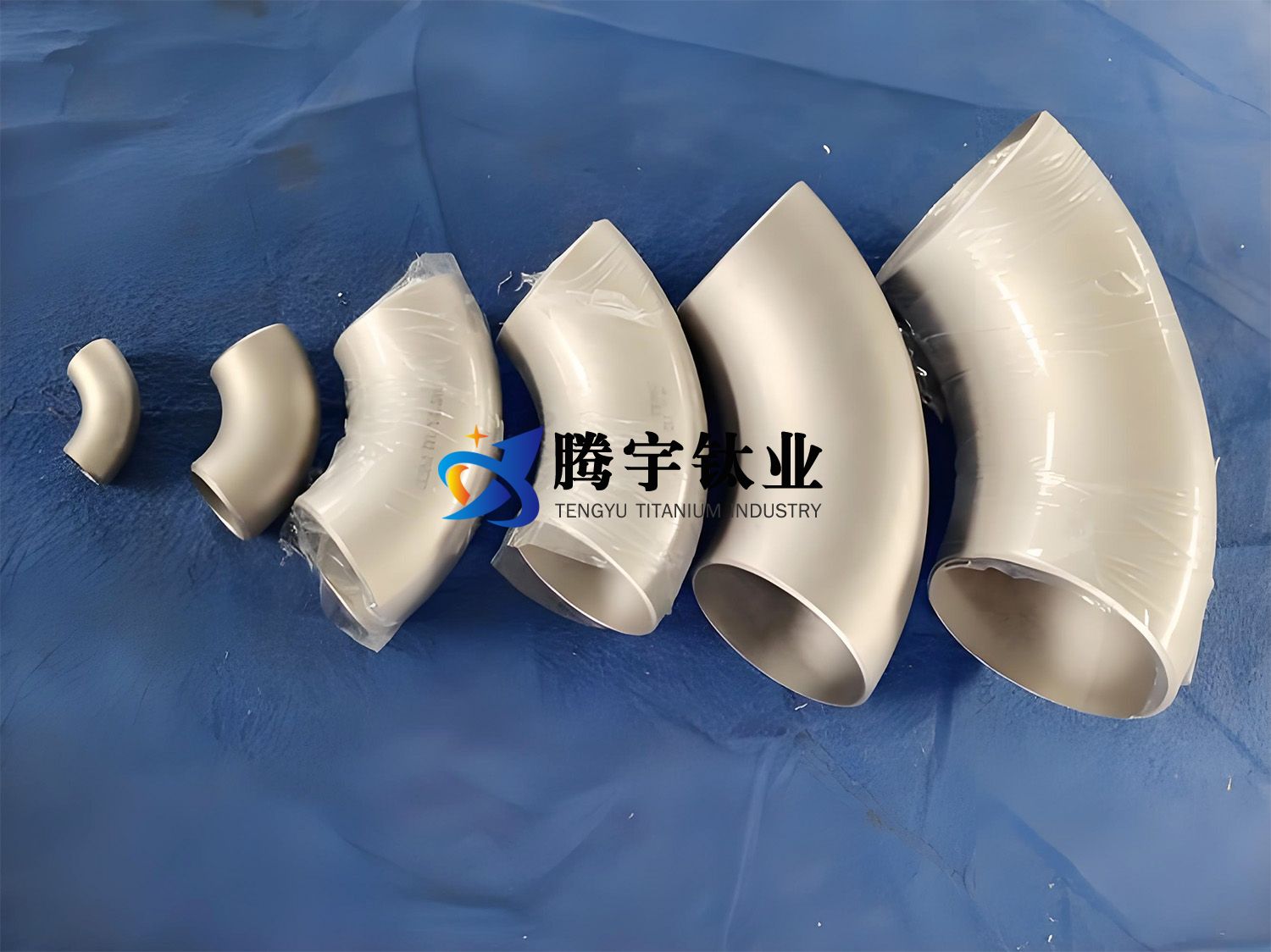

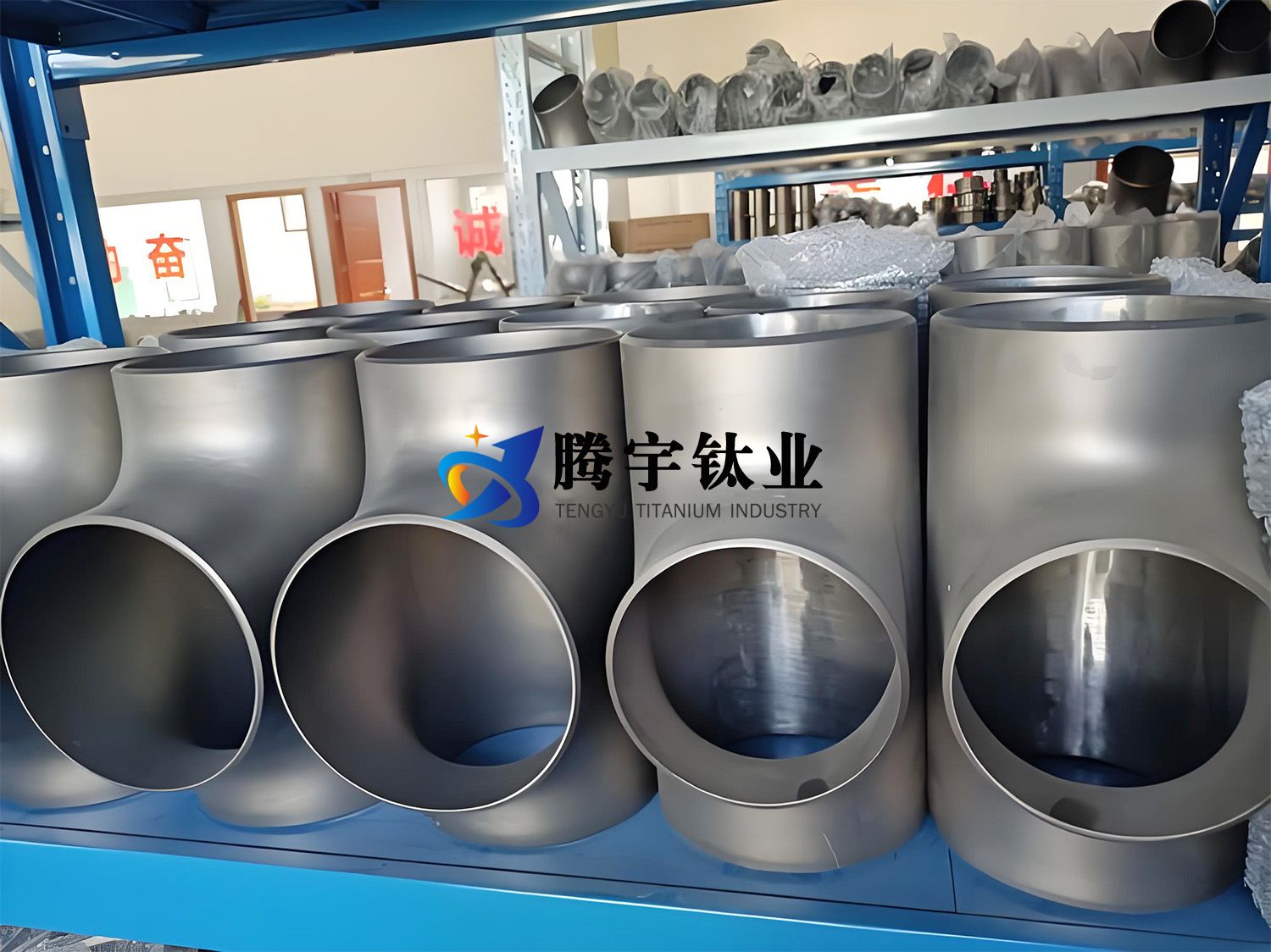

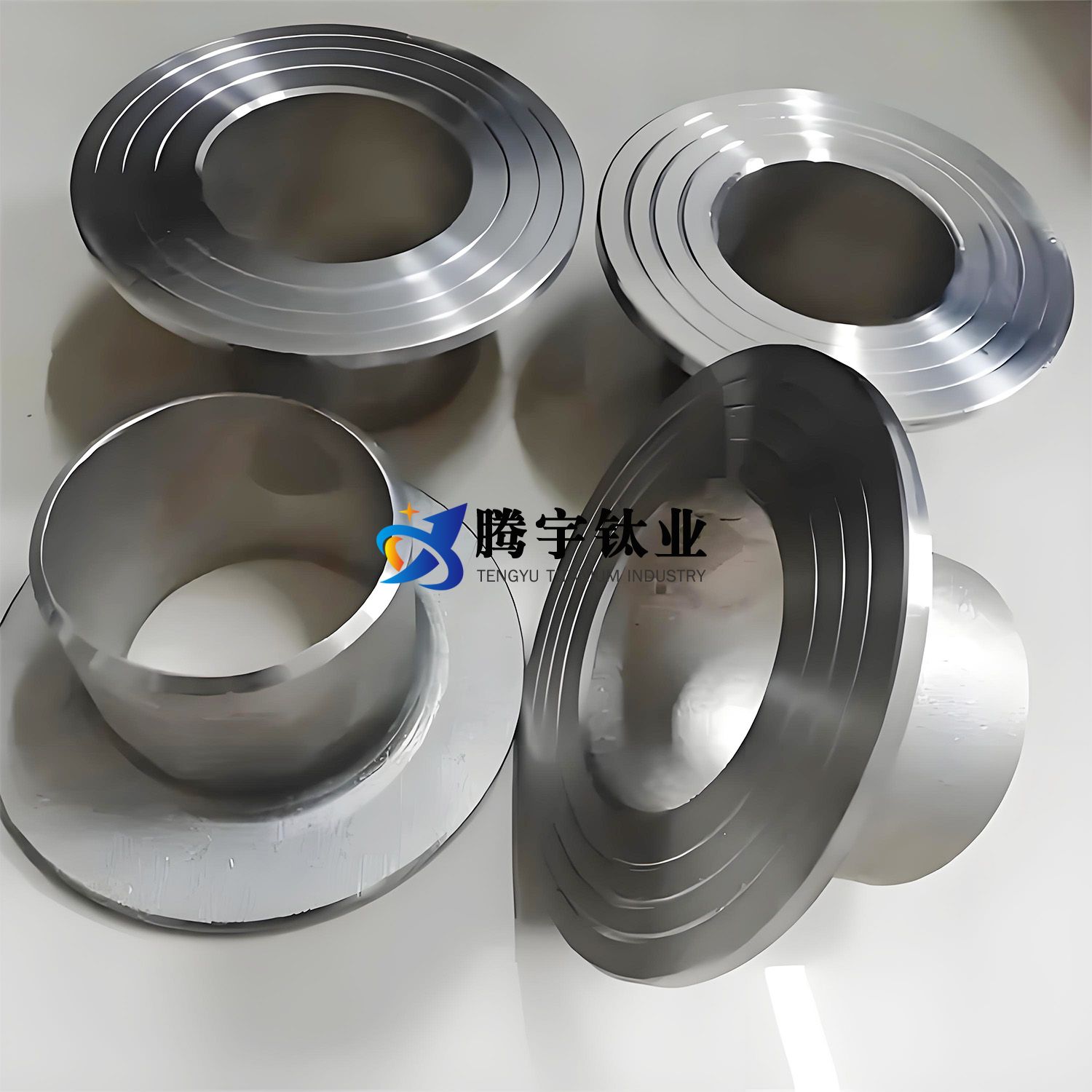

鈦彎頭、鈦異徑管、鈦三通/四通、鈦翻邊、鈦封頭等鈦管件以工業(yè)純鈦（TA1/TA2）或TC4等鈦合金為材質(zhì)，經(jīng)冷熱成型、焊接及熱處理工藝制造，具有耐強(qiáng)腐蝕（適應(yīng)pH 0-14、氯離子環(huán)境）、耐高溫（≤600℃）、高強(qiáng)度（σ_b≥345MPa）及輕量化（密度4.5g/cm3）特點(diǎn)，執(zhí)行GB/T 2965、ASTM B338標(biāo)準(zhǔn)，廣泛應(yīng)用于化工管道、海洋平臺(tái)及核電站介質(zhì)輸送系統(tǒng)，表面經(jīng)酸洗、陽(yáng)極氧化或噴砂處理提升抗蝕性，保養(yǎng)需中性清洗劑沖洗、定期檢查焊縫及鈍化膜完整性，生物醫(yī)療領(lǐng)域需電解拋光確保表面潔凈度（Ra≤0.4μm）。騰宇鈦業(yè)將純鈦/鈦合金材質(zhì)，應(yīng)用于化工、海洋、醫(yī)療、核工業(yè)等場(chǎng)景鈦管件表面處理與保養(yǎng)技術(shù)，進(jìn)行多個(gè)維度予以下表呈現(xiàn)：
一、鈦管件表面處理工藝對(duì)比
| 處理工藝 | 技術(shù)要點(diǎn) | 適用管件類型 | 優(yōu)缺點(diǎn)對(duì)比 |
| 化學(xué)鈍化 | HNO?（20-30%）浸泡20-40分鐘，生成5-15nm致密氧化膜 | 通用型彎頭、異徑管 | ?成本低、操作簡(jiǎn)；?膜層較薄 |
| 陽(yáng)極氧化 | 電壓20-60V，H?SO?電解液，氧化膜厚10-30μm，可著色（灰/藍(lán)） | 精密醫(yī)療三通、四通 | ?耐蝕性↑50%；?脆性，忌機(jī)械沖擊 |
| 微弧氧化（MAO） | 高壓電解（300-600V），生成50-100μm TiO?/Al?O?復(fù)合層，耐溫＞500℃ | 高溫高壓彎頭、翻邊 | ?耐磨抗空蝕；?表面粗糙、成本高 |
| PVD涂層 | 沉積TiN/CrN（硬度1800-2500HV），厚度2-5μm | 高流速異徑管、閥門連接件 | ?超硬減摩；?涂層厚度受限 |
| 電解拋光 | 磷酸基電解液，Ra≤0.1μm，消除焊縫毛刺 | 生物制藥用三通、封頭 | ?超潔凈；?能耗高、效率低 |
二、不同材質(zhì)鈦管件的保養(yǎng)方法
| 材質(zhì)類型 | 保養(yǎng)要點(diǎn) | 禁用操作 | 常見(jiàn)失效模式 |
| 工業(yè)純鈦（TA1/TA2） | - 定期中性清洗劑（pH 6-8）沖洗 | ?氫氟酸、濃鹽酸清洗 | 縫隙腐蝕、生物膜附著 |
| - 潮濕環(huán)境涂覆硅烷防護(hù)劑（如Dow Corning? 1-2577） | |||
| TC4鈦合金 | - 高溫工況（＞300℃）涂覆YSZ熱障涂層 | ?冷熱驟變（ΔT＞100℃/h） | 氧化剝落、疲勞斷裂 |
| - 每月檢查疲勞裂紋（滲透探傷） | |||
| Ti-0.2Pd合金 | - 含Cl?介質(zhì)中每季度鈍化處理（HNO?） | ?高硫環(huán)境暴露 | 晶間腐蝕、應(yīng)力開(kāi)裂 |
| - 避免硫化物（H?S）接觸 |
三、核心應(yīng)用場(chǎng)景與維護(hù)方案
| 應(yīng)用領(lǐng)域 | 典型管件 | 表面處理 | 保養(yǎng)措施 | 維護(hù)周期 |
| 化工管道系統(tǒng) | 彎頭、異徑管 | MAO陶瓷層+PTFE涂層 | - 每月化學(xué)清洗（檸檬酸循環(huán)） | 腐蝕速率＞0.1mm/年更換 |
| - 檢查涂層磨損（年損耗＞20μm時(shí)修復(fù)） | ||||
| 核電站冷卻回路 | 鈦封頭、三通 | 滲氮處理（表面硬度↑2倍） | - 每季度渦流檢測(cè)壁厚減薄 | 輻照劑量＞101? n/cm2更換 |
| - 中子輻照后真空退火（消除氫脆） | ||||
| 船舶海水管路 | 翻邊、法蘭 | 微弧氧化+犧牲陽(yáng)極保護(hù) | - 每季度高壓淡水沖洗鹽分 | 發(fā)現(xiàn)銹斑即處理 |
| - 檢查陽(yáng)極消耗（剩余量＜30%時(shí)更換） | ||||
| 醫(yī)療植入導(dǎo)管 | 精密四通、彎頭 | 電解拋光+陽(yáng)極氧化 | - 術(shù)后低溫等離子滅菌 - | 阻抗下降＞20%即修復(fù) |
| 每半年電化學(xué)檢測(cè)氧化膜阻抗（EIS） |
四、表面退化修復(fù)技術(shù)
| 退化類型 | 檢測(cè)方法 | 修復(fù)工藝 | 成本效益比 |
| 焊縫腐蝕 | 滲透探傷（PT） | 氬弧焊補(bǔ)焊+噴丸強(qiáng)化 | 修復(fù)≈新件30% |
| 涂層剝落 | 劃格法附著力測(cè)試（ASTM D3359） | 局部打磨后等離子噴涂Al?O? | 修復(fù)≈新件25% |
| 局部變形 | 3D掃描對(duì)比原始尺寸 | 液壓矯形+真空退火（600℃/2h） | 修復(fù)≈新件40% |
五、保養(yǎng)工具與耗材推薦
| 工具/耗材 | 推薦型號(hào) | 適用場(chǎng)景 | 注意事項(xiàng) |
| 清潔劑 | 3M? EC-1000R 中性清洗劑 | 通用鈦管件 | 禁用含Cl?/F?成分 |
| 防護(hù)涂層 | Praxair Tafa 45CT（Al?O?粉末） | 高溫/腐蝕環(huán)境修復(fù) | 噴涂厚度≤150μm |
| 檢測(cè)設(shè)備 | Olympus EPOCH 650超聲探傷儀 | 焊縫及涂層缺陷檢測(cè) | 校準(zhǔn)靈敏度至φ0.5mm缺陷 |
六、國(guó)內(nèi)外標(biāo)準(zhǔn)對(duì)比
| 標(biāo)準(zhǔn)領(lǐng)域 | 中國(guó)標(biāo)準(zhǔn) | 國(guó)際標(biāo)準(zhǔn) | 核心差異 |
| 化工鈦管件 | GB/T 3625-2023 | ASTM B861/B862 | 美國(guó)要求晶粒度≤5級(jí) |
| 核級(jí)鈦材 | EJ/T 20112-2016 | ASME SB338 | 國(guó)際標(biāo)準(zhǔn)氫含量要求更嚴(yán)格 |
| 醫(yī)用鈦管 | YY/T 0641-2022 | ASTM F67/F136 | 中國(guó)要求生物相容性測(cè)試更全面 |
七、前沿技術(shù)趨勢(shì)
| 技術(shù)方向 | 技術(shù)原理 | 預(yù)期效果 | 成熟度 |
| 自修復(fù)氧化膜 | 納米緩蝕劑微膠囊嵌入鈍化膜 | 腐蝕速率降低70% | 2025年試用 |
| 智能管件監(jiān)測(cè) | 集成光纖傳感器實(shí)時(shí)監(jiān)測(cè)應(yīng)力/腐蝕 | 壽命預(yù)測(cè)精度＞90% | 2030年商用 |
| 超疏水-導(dǎo)熱涂層 | 石墨烯/TiO?復(fù)合結(jié)構(gòu)，接觸角＞160° | 防污+傳熱效率↑30% | 實(shí)驗(yàn)室階段 |
八、選型與采購(gòu)建議
| 選型因素 | 建議 | 備注 |
| 耐壓性優(yōu)先 | 厚壁鈦封頭（MAO處理）＞TC4彎頭 | 參考ASME B16.9壓力標(biāo)準(zhǔn) |
| 耐蝕性優(yōu)先 | 含Cl?環(huán)境選Ti-0.2Pd合金，高溫選Ti-6242S+MAO | 腐蝕速率＜0.01mm/年 |
| 供應(yīng)商認(rèn)證 | 核工業(yè)需ASME NQA-1認(rèn)證，醫(yī)療需ISO 13485 | 要求提供材質(zhì)追溯與熱處理報(bào)告 |
以上內(nèi)容基于《鈦制壓力管道技術(shù)規(guī)范》（GB/T 3625-2023）、ASME BPVC及ISO標(biāo)準(zhǔn)（截至2024年），結(jié)合實(shí)際工程案例總結(jié)。如需定制化方案，請(qǐng)?zhí)峁┚唧w工況參數(shù)（介質(zhì)、溫度、壓力、流速等）！
掃描查看手機(jī)網(wǎng)站
掃描關(guān)注我們
tengyuti.com
騰宇微信二維碼
