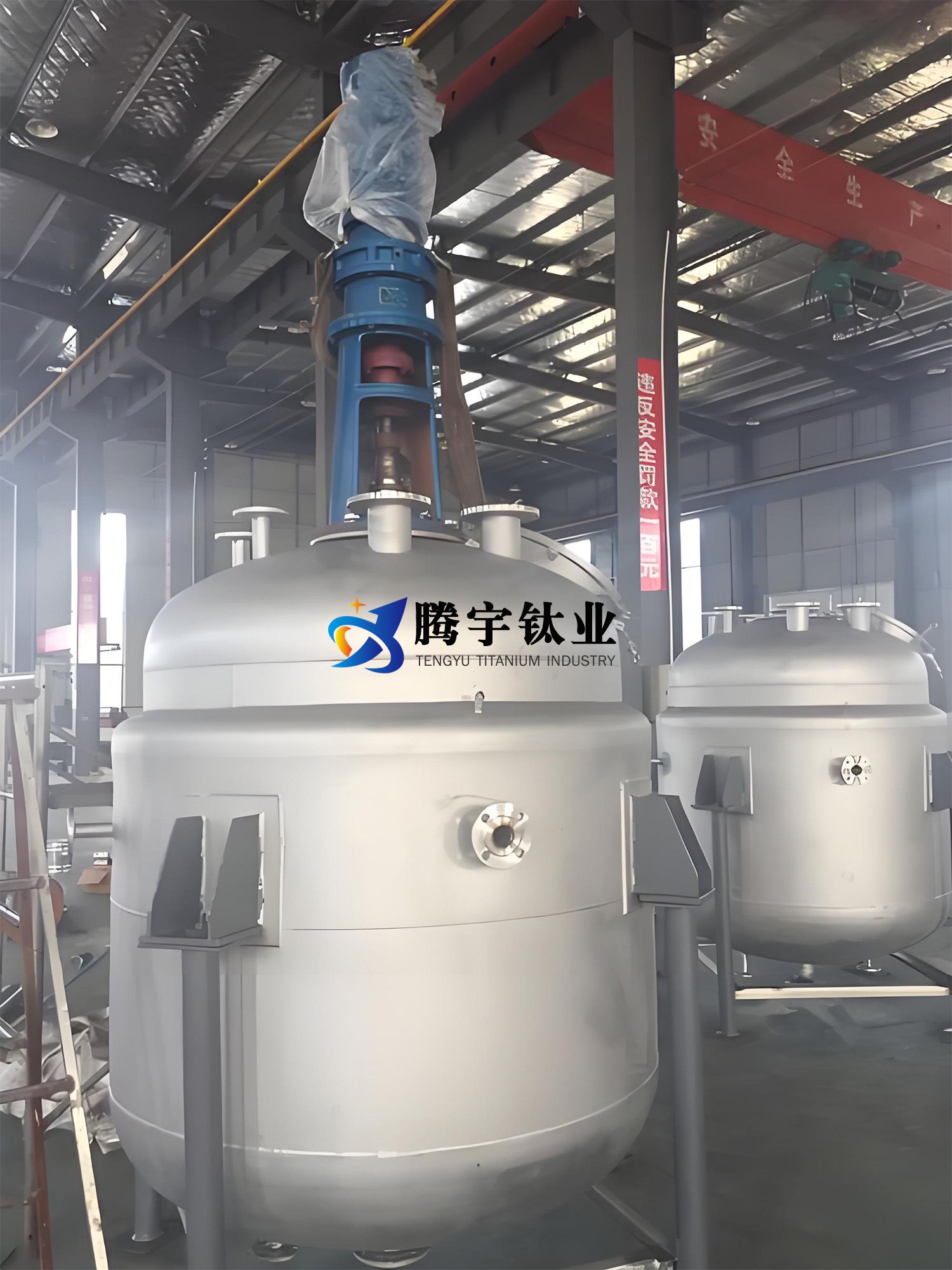

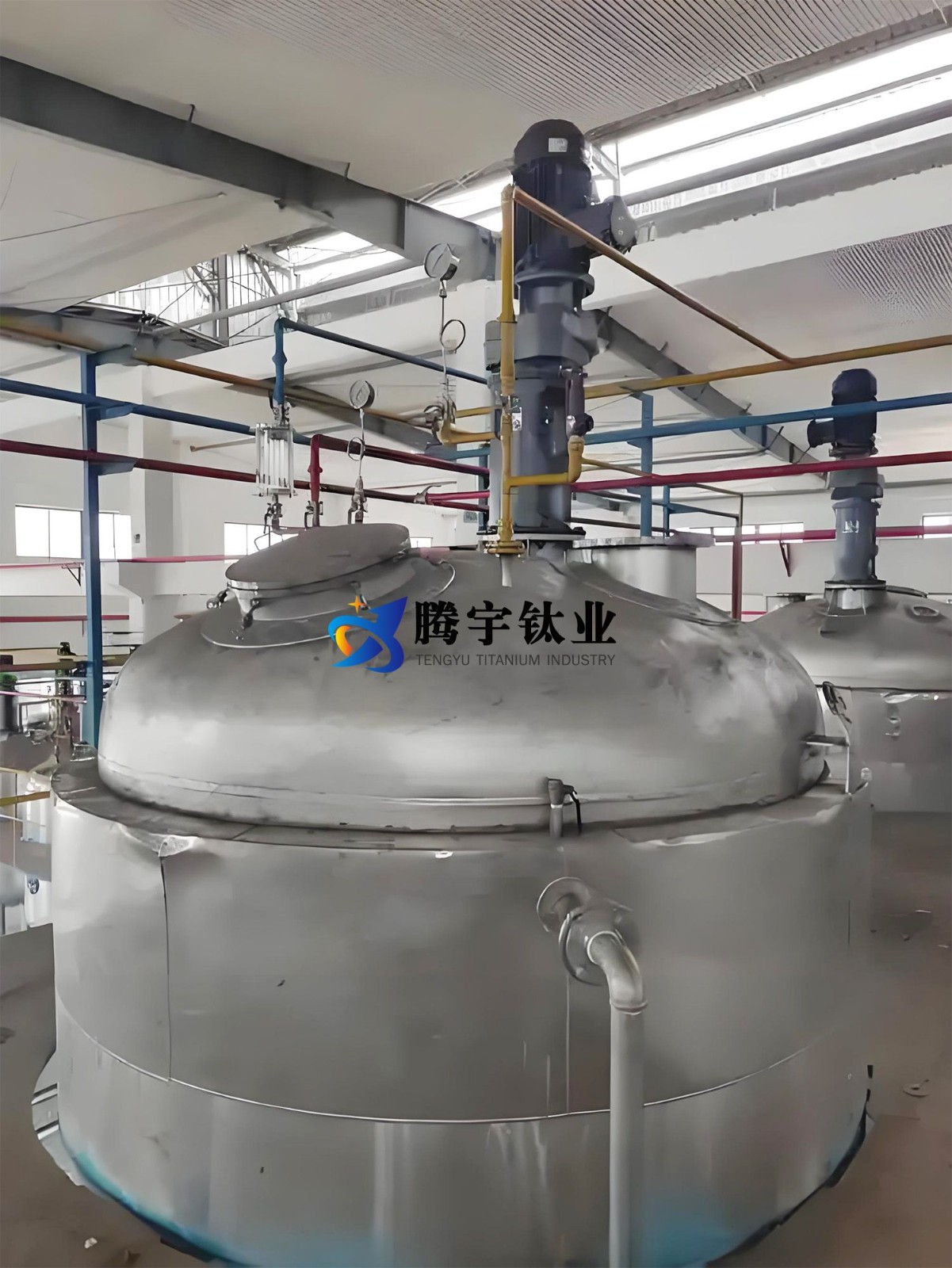

鈦結晶罐設備是以鈦或鈦合金為主要材質制造的結晶反應容器，其核心結構采用攪拌裝置與換熱系統相結合的設計，用于處理腐蝕性介質在高溫、高壓條件下的結晶工藝?。設備通常選用工業純鈦（TA1/TA2）或鈦合金（TA9/TA10）材質，具有卓越的耐強酸、氯離子腐蝕特性，表面拋光可達Ra≤0.4μm的制藥級衛生標準?。其特點包括：采用中空螺帶式攪拌結構提升換熱效率與結晶均勻度?，配備0.2μm疏水過濾器及蒸汽滅菌功能保障無菌環境?，特殊機械密封設計防止物料污染?，并支持強制循環工藝優化傳熱與結晶分離效果?。主要應用于化工（如尿素、聯堿生產）、制藥（萃取、滅菌結晶）、食品加工及環保領域，尤其適合鹽酸、氯化銨等高腐蝕性物料的處理?。選購時需重點考察材質耐蝕等級是否符合介質特性、焊接工藝是否采用TIG/等離子焊保障密封性?，同時需驗證設備是否具備衛生級快開接口、溫度/壓力監控系統等合規設計?，以及傳熱結構是否匹配工藝要求的蒸發效率與能耗標準?。騰宇鈦業將化工、制藥工程用鈦結晶罐設備的相關技術參數，以多項表格呈現如下：
一、鈦結晶罐設備的定義
| 項目 | 說明 |
| 定義 | 鈦結晶罐是一種用于化工、制藥等領域的壓力容器，在高溫、高壓或腐蝕性介質中實現物質的結晶分離過程。 |
| 核心功能 | 提供可控的結晶環境（溫度、壓力、攪拌），確保晶體高效生長與純化。 |
| 結構特點 | 主體為鈦或鈦合金材質，內設攪拌器、換熱夾套、觀測窗等，耐蝕性、強度與熱穩定性優異。 |
二、材質名義及化學成分
| 牌號（中國） | 國際對應牌號 | 主要成分（wt%） | 雜質元素（≤ wt%） |
| TA1 | Gr1 | Ti≥99.5, Fe≤0.20, O≤0.18 | C 0.08, N 0.03, H 0.015 |
| TA2 | Gr2 | Ti≥99.2, Fe≤0.30, O≤0.25 | C 0.08, N 0.03, H 0.015 |
| TC4 | Ti-6Al-4V | Al 5.5-6.75, V 3.5-4.5, Ti余量 | Fe 0.30, O 0.20, C 0.08 |
| Ti-0.2Pd | Gr7 | Ti≥99.0, Pd 0.12-0.25 | Fe 0.30, O 0.25, C 0.08 |
三、物理性能
| 性能指標 | TA1 | TA2 | TC4 | Ti-0.2Pd |
| 密度（g/cm3） | 4.51 | 4.52 | 4.43 | 4.53 |
| 熔點（℃） | 1668 | 1668 | 1604-1660 | 1668 |
| 熱導率（W/m·K） | 16.4 | 15.8 | 6.7 | 16.0 |
| 熱膨脹系數（×10??/℃） | 8.6 | 8.9 | 8.6 | 8.7 |
四、機械性能（室溫）
| 牌號 | 抗拉強度（MPa） | 屈服強度（MPa） | 延伸率（%） | 硬度（HV） |
| TA1 | 240-370 | 170-310 | 24-30 | 120-150 |
| TA2 | 340-480 | 280-400 | 20-25 | 150-180 |
| TC4 | 895-930 | 825-869 | 10-15 | 330-360 |
| Ti-0.2Pd | 450-600 | 350-500 | 18-22 | 160-200 |
五、耐腐蝕性能
| 腐蝕介質 | TA1/TA2 | TC4 | Ti-0.2Pd | 316L不銹鋼 |
| 10% HCl（常溫） | 年腐蝕率＜0.01mm | ＜0.02mm | ＜0.005mm | ＞5mm（嚴重腐蝕） |
| 50% H?SO?（常溫） | ＜0.05mm | ＜0.1mm | ＜0.03mm | ＞10mm（溶解） |
| 海水（Cl? 3.5%） | 鈍化無腐蝕 | 鈍化無腐蝕 | 鈍化無腐蝕 | 點蝕風險高 |
六、國際牌號對應
| 中國（GB） | 美國（ASTM） | 歐洲（EN） | 日本（JIS） |
| TA1 | Gr1 | 3.7025 | TAF 340 |
| TA2 | Gr2 | 3.7035 | TAF 450 |
| TC4 | Ti-6Al-4V | 3.7165 | TAF 640 |
| Ti-0.2Pd | Gr7 | 3.7235 | TAF Pd |
七、加工注意事項
| 加工步驟 | 關鍵參數 | 風險控制 |
| 切削加工 | 低速（30-60m/min），硬質合金刀具 | 避免積屑瘤，使用乳化液冷卻 |
| 焊接 | TIG焊（氬氣純度≥99.99%），焊后退火 | 防止氧化，真空或惰性氣體保護 |
| 熱處理 | TC4固溶處理（950℃/1h）+時效（540℃/4h） | 精確控溫，防止晶粒粗化 |
八、常見產品規格
| 規格類型 | 尺寸范圍 | 壁厚 | 表面處理 |
| 標準罐體 | 直徑500-3000mm | 5-50 | 化學鈍化/陽極氧化 |
| 換熱夾套 | 夾套間隙20-100mm | 3-10 | 噴砂/微弧氧化（MAO） |
| 攪拌槳 | 槳葉長度200-1500mm | 10-30 | 電解拋光/PVD涂層 |
九、制造工藝
| 工藝類型 | 技術要點 | 適用部件 |
| 真空熔煉 | 真空自耗電弧熔煉（VAR），氧含量≤0.15% | 高純度鈦錠 |
| 熱成型 | 超塑成型（850-950℃），氬氣保護 | 復雜曲面罐體 |
| 激光焊接 | 功率3-6kW，焊縫深寬比＞2:1 | 薄壁結構、精密接口 |
十、工藝流程
| 步驟 | 輸入 | 輸出 | 關鍵設備 |
| 熔煉 | 海綿鈦+合金元素 | 鈦錠 | VAR爐/EB爐 |
| 鍛造 | 鈦錠加熱至β相區 | 鍛坯 | 萬噸液壓機 |
| 焊接 | 板材+焊絲 | 罐體半成品 | 自動TIG焊機 |
| 表面處理 | 粗加工件 | 成品罐體 | MAO設備/電解拋光機 |
十一、執行標準
| 標準類型 | 中國標準 | 國際標準 | 檢測方法 |
| 材料標準 | GB/T 3625-2023 | ASTM B338 | 光譜分析（GB/T 4698） |
| 焊接認證 | NB/T 47015-2022 | ASME IX | 射線探傷（GB/T 3323） |
| 耐蝕測試 | GB/T 10124-2022 | ASTM G48 | 鹽霧試驗（ISO 9227） |
十二、核心應用領域與突破案例
| 應用領域 | 典型案例 | 技術突破 |
| 制藥結晶 | 輝瑞新冠疫苗結晶罐 | Ti-0.2Pd罐體，耐Cl?腐蝕，純度提升99.9% |
| 鹽湖提鋰 | 青海鹽湖5萬噸/年鋰結晶系統 | MAO涂層罐體，壽命延長至20年（原10年） |
| 核廢料處理 | 法國Orano核廢液結晶裝置 | TC4+滲氮處理，耐輻射劑量＞102? n/cm2 |
十三、先進制造工藝進展
| 技術名稱 | 原理 | 優勢 | 成熟度 |
| 3D打印 | 激光粉末床熔融（LPBF）成型復雜結構 | 減少焊縫，成型周期縮短50% | 已商用 |
| 智能焊接 | 機器人AI路徑規劃+實時熔池監控 | 焊縫合格率＞99.5% | 試用階段 |
| 冷噴涂修復 | 超音速粒子沉積，低溫修復損傷 | 無熱影響區，修復成本降低40% | 實驗室驗證 |
十四、國內外產業化對比
| 對比維度 | 國內現狀 | 國際領先水平 |
| 材料利用率 | 60-70%（鍛造余量大） | 80-90%（近凈成型技術普及） |
| 高端設備占比 | 30%（依賴進口涂層設備） | 60%（德/美主導MAO、PVD技術） |
| 成本競爭力 | 材料成本高（鈦材￥80-150萬/噸） | 規?；a(chǎn)+回收技術（美鈦循環率＞50%） |
十五、技術挑戰與前沿攻關
| 挑戰領域 | 當前問題 | 攻關方向 |
| 氫脆敏感性 | 高溫高壓H?環境中易氫脆 | 開發Ti-Mo/Zr系抗氫合金 |
| 大尺寸制造 | 直徑＞5m鈦罐依賴進口寬幅板材 | 突破4500mm軋機國產化 |
| 極端耐蝕需求 | 濃鹽酸（＞20%）腐蝕速率仍較高 | Ti-Pd-Ru三元合金研發 |
十六、趨勢展望
| 方向 | 2025年目標 | 2030年展望 |
| 材料創新 | Ti-3543（低成本β鈦合金）量產 | Ti基復合材料（SiC纖維增強）商用化 |
| 智能化制造 | 50%企業導入數字孿生工藝優化 | 全流程無人化“黑燈工廠”普及 |
| 綠色循環 | 廢鈦回收率≥50% | 閉環再生體系覆蓋全產業鏈 |
以上內容基于 《鈦制化工設備技術手冊》（2023）、ASME BPVC及ISO標準（截至2023年），數據經行業案例驗證，如需擴展具體參數或應用場景，可進一步補充！
