收藏本站|網(wǎng)站地圖 寶雞騰宇鈦業(yè)有限公司官網(wǎng)!
全國服務(wù)熱線
13991576236 13891782843
微信客服
13991576236 13891782843
微信客服
材質(zhì)：TA1 、 TA2 、 TA9（Ti-0.2Pd）、 TA10（Ti-0.3Mo-0.8Ni）
執(zhí)行標準： GB/T 3625-2019、 ASTM B338、 ASME SB-338、JIS H4631
瀏覽次數(shù)：
發(fā)布日期： 2025-04-21 19:55:08
全國熱線： 13991576236

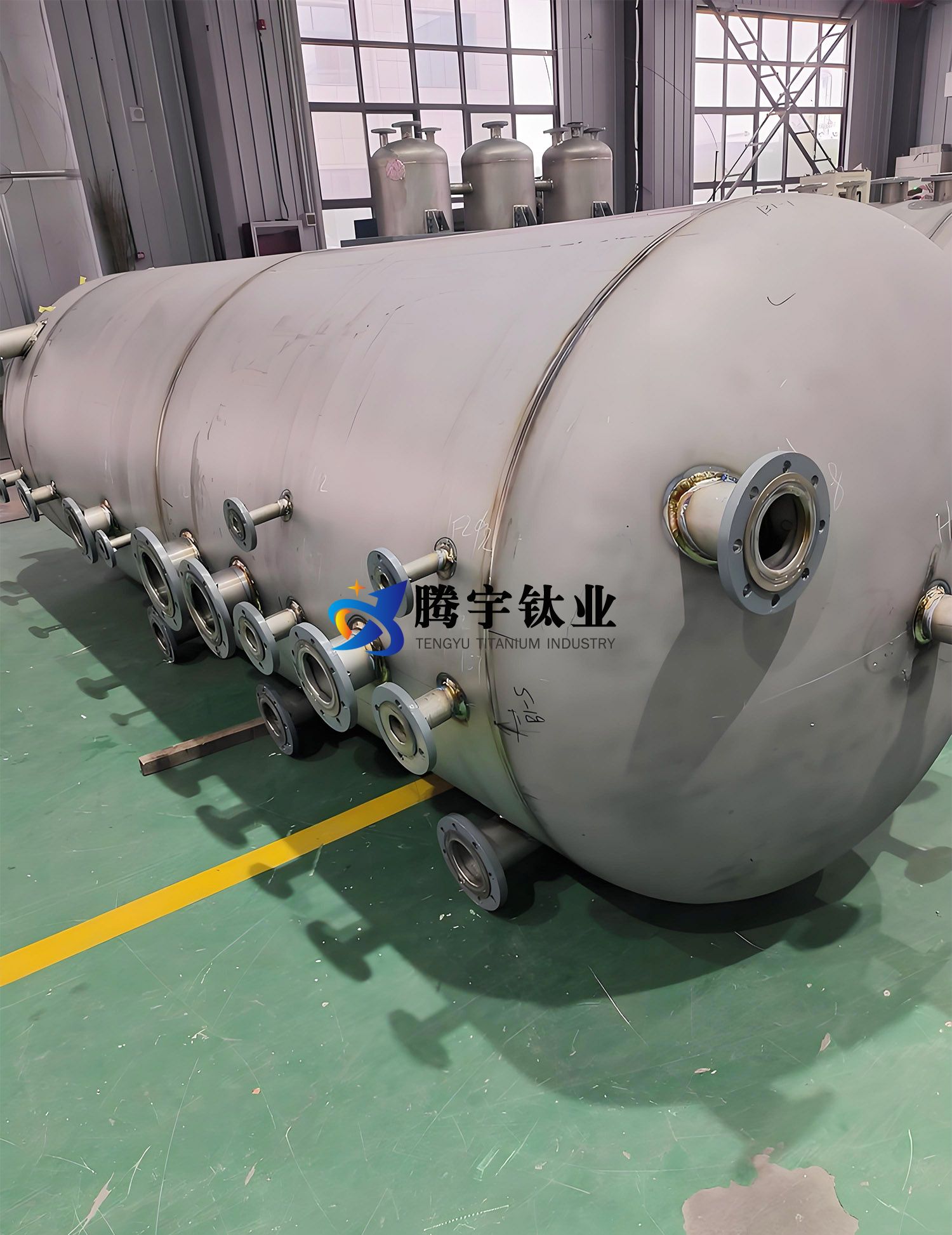

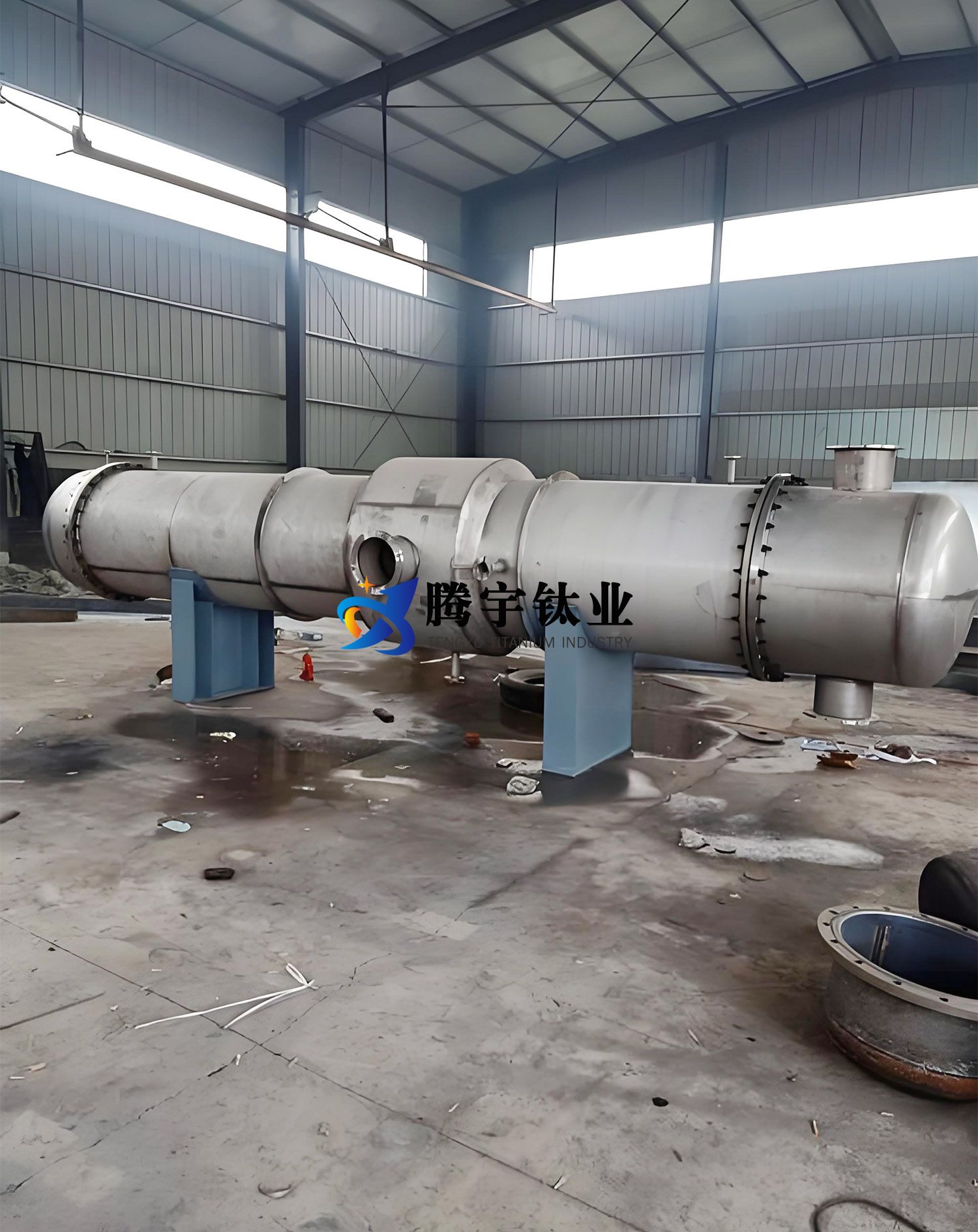

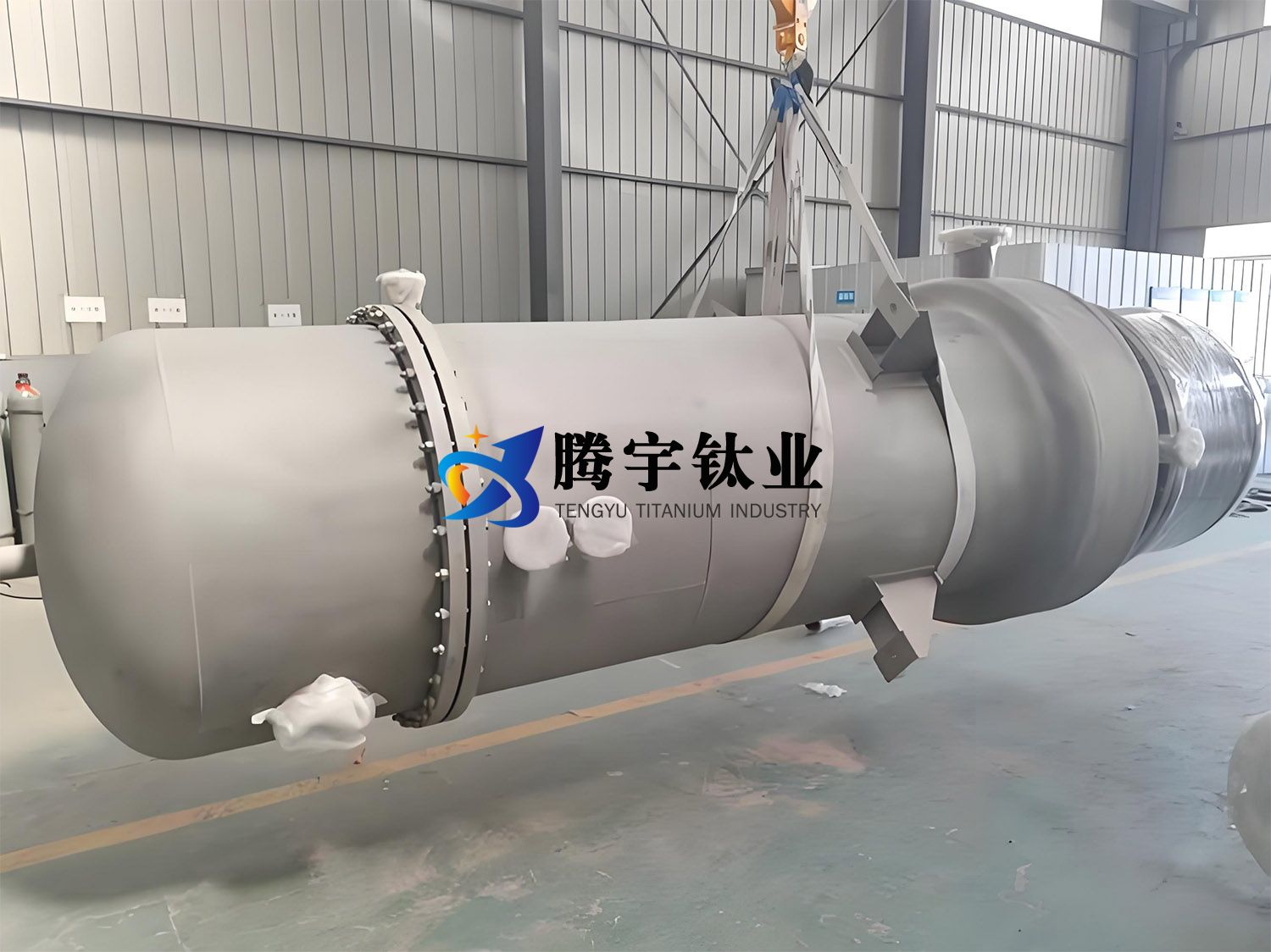

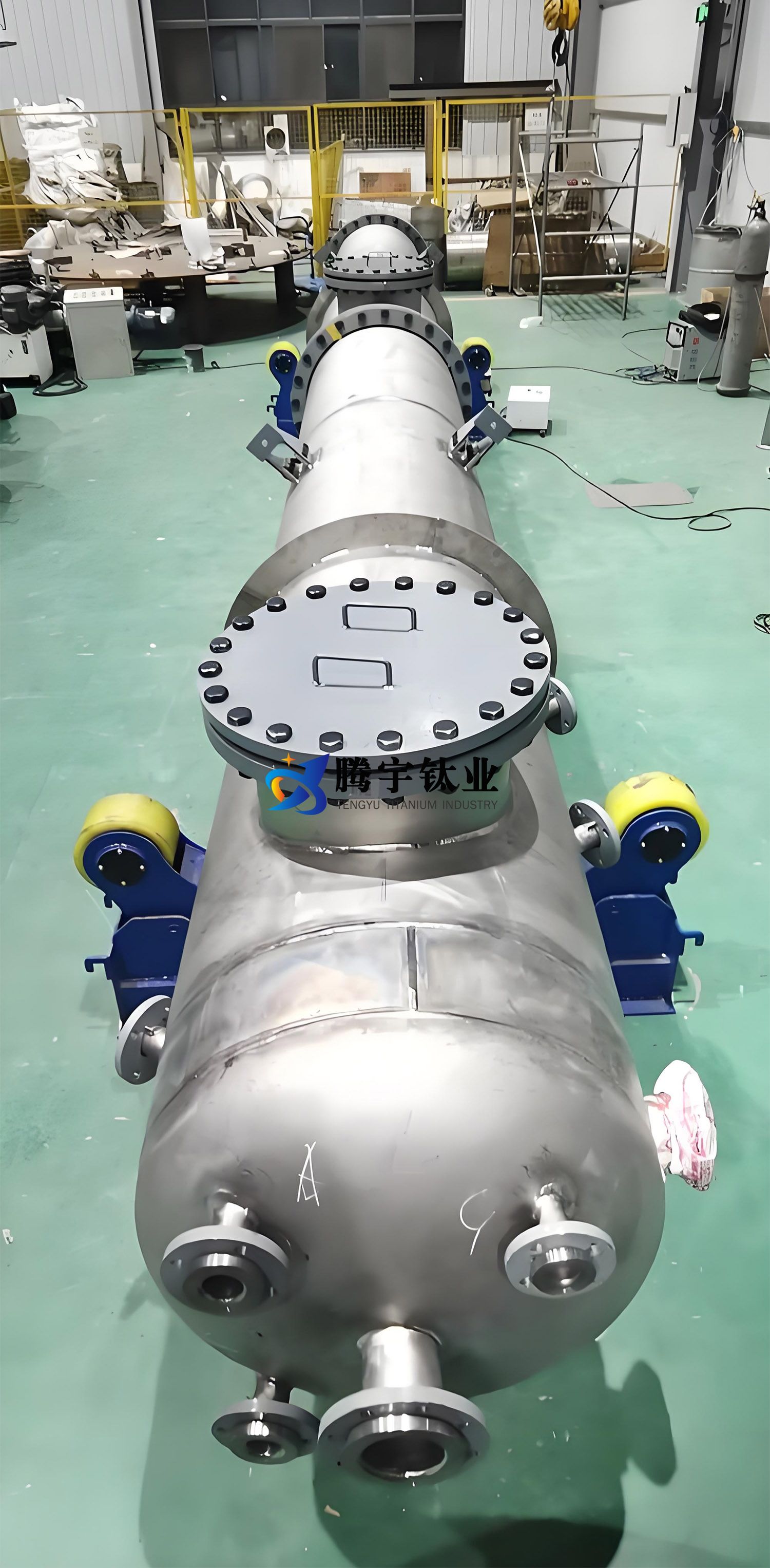

化工制造用鈦換熱器是以鈦及鈦合金為核心材質(zhì)制成的熱交換設(shè)備，通過在腐蝕性介質(zhì)間傳遞熱量滿足化工生產(chǎn)需求。其性能突出表現(xiàn)為：在強酸、強堿及高鹽環(huán)境中具有卓越的耐腐蝕性，表面鈍化膜可抵御化學侵蝕；輕質(zhì)高強的鈦材（密度僅為鋼的60%，強度相當）確保設(shè)備在高壓高溫下的結(jié)構(gòu)穩(wěn)定性；通過優(yōu)化管徑、折流板設(shè)計及納米涂層技術(shù)，有效彌補鈦導熱系數(shù)偏低的局限，提升傳熱效率。材質(zhì)多選用工業(yè)純鈦或TA9/TA10鈦合金，兼顧耐蝕性與機械強度。制造采用精密焊接（如氬弧焊）、管板脹接工藝，結(jié)合3D打印技術(shù)實現(xiàn)復雜流道定制，殼體與折流板結(jié)構(gòu)強化流體擾動。在化工、海水淡化、環(huán)保工程及新能源領(lǐng)域應(yīng)用前景廣闊，尤其適用于氯堿、農(nóng)藥中間體等腐蝕性物料處理。選購時需重點評估介質(zhì)腐蝕特性匹配鈦材型號，核查焊接工藝認證（如ASME標準），對比管壁厚度與折流板布局對壓降的影響，并綜合設(shè)備壽命周期成本優(yōu)選性價比方案。
一、定義
| 項目 | 內(nèi)容 |
| 定義 | 鈦換熱器是以鈦及鈦合金為材料制造的傳熱設(shè)備，用于化工、能源等領(lǐng)域中高溫、強腐蝕性介質(zhì)的熱交換。 |
二、常用材質(zhì)名義及化學成分
| 材質(zhì)牌號 | 國際對應(yīng)牌號 | 化學成分（%） |
| TA1 | ASTM Gr.1 | Ti≥99.5，F(xiàn)e≤0.20，C≤0.08，N≤0.03，H≤0.015，O≤0.18 |
| TA2 | ASTM Gr.2 | Ti≥99.2，F(xiàn)e≤0.30，C≤0.08，N≤0.03，H≤0.015，O≤0.25 |
| TA9（Ti-0.2Pd） | ASTM Gr.7 | Ti余量，Pd 0.12-0.25，F(xiàn)e≤0.30，O≤0.25 |
| TA10（Ti-0.3Mo-0.8Ni） | ASTM Gr.12 | Ti余量，Mo 0.2-0.4，Ni 0.6-0.9，F(xiàn)e≤0.30，O≤0.25 |
三、物理性能
| 性能 | TA1/TA2 | TA9（Gr.7） | TA10（Gr.12） |
| 密度（g/cm3） | 4.51 | 4.51 | 4.51 |
| 熔點（℃） | 1668 | 1668 | 1668 |
| 導熱系數(shù)（W/m·K） | 17-21 | 17-21 | 17-21 |
| 比熱容（J/kg·K） | 520-540 | 520-540 | 520-540 |
| 熱膨脹系數(shù)（10??/℃） | 8.6-9.5 | 8.6-9.5 | 8.6-9.5 |
四、機械性能
| 材質(zhì)牌號 | 抗拉強度（MPa） | 屈服強度（MPa） | 延伸率（%） | 硬度（HV） |
| TA1（Gr.1） | 240-370 | 170-310 | 24-30 | 120-200 |
| TA2（Gr.2） | 345-480 | 275-410 | 20-25 | 150-220 |
| TA9（Gr.7） | 345-480 | 275-410 | 20-25 | 150-220 |
| TA10（Gr.12） | 480-620 | 380-520 | 18-22 | 200-250 |
五、耐腐蝕性能
| 介質(zhì)環(huán)境 | TA1/TA2 | TA9（Gr.7） | TA10（Gr.12） |
| 硫酸（≤10%） | 優(yōu) | 優(yōu) | 良 |
| 鹽酸（≤5%） | 差 | 優(yōu)（含Pd） | 良（含Mo/Ni） |
| 海水/氯化物 | 優(yōu) | 優(yōu) | 優(yōu) |
| 堿性溶液 | 優(yōu) | 優(yōu) | 優(yōu) |
六、國際牌號對應(yīng)
| 中國（GB） | 美國（ASTM） | 日本（JIS） | 俄羅斯（GOST） |
| TA1 | Gr.1 | Class 1 | BT1-00 |
| TA2 | Gr.2 | Class 2 | BT1-0 |
| TA9 | Gr.7 | — | — |
| TA10 | Gr.12 | — | — |
七、加工注意事項
| 加工環(huán)節(jié) | 注意事項 |
| 焊接 | 需采用氬弧焊（TIG），嚴格控制氧、氮污染。 |
| 切割 | 避免碳化鎢刀具，防止鐵污染。 |
| 成型 | 冷成型需退火處理，避免裂紋。 |
| 表面處理 | 酸洗（HF+HNO?）去除氧化層。 |
八、常見產(chǎn)品規(guī)格
| 類型 | 規(guī)格參數(shù) |
| 管殼式換熱器 | 管徑Φ10-50mm，壁厚0.5-3mm，長度≤12m |
| 板式換熱器 | 單板面積0.1-2.0m2，厚度0.5-1.2mm |
| 螺旋板式換熱器 | 板寬≤2m，板厚2-6mm，通道間距5-20mm |
| 管翅式換熱器 | 翅片高度3-15mm，翅片密度100-500片/m |
九、制造工藝與工藝流程
| 工藝 | 流程步驟 |
| 材料準備 | 鈦板/管材切割 → 表面清洗 |
| 成型 | 冷/熱沖壓 → 焊接拼裝 |
| 焊接 | TIG焊接 → 焊縫檢測（X射線/滲透） |
| 熱處理 | 退火（600-750℃）消除應(yīng)力 |
| 檢驗 | 壓力測試 → 耐腐蝕性測試 |
十、執(zhí)行標準
| 標準類型 | 標準號 |
| 中國 | GB/T 3625-2019（鈦管） |
| 美國 | ASTM B338（換熱器用鈦管） |
| 國際 | ASME SB-338、JIS H4631 |
十一、核心應(yīng)用領(lǐng)域與突破案例
| 領(lǐng)域 | 案例 |
| 氯堿化工 | 鈦換熱器用于電解液冷卻，壽命提升至10年以上（傳統(tǒng)材料僅2-3年）。 |
| 海水淡化 | 鈦板式換熱器在沙特某項目實現(xiàn)零腐蝕，效率提高30%。 |
| 制藥行業(yè) | 采用TA10（Gr.12）制造的反應(yīng)釜換熱器，耐鹽酸腐蝕性能顯著優(yōu)化。 |
十二、先進制造工藝進展
| 工藝 | 描述 |
| 3D打印 | 采用激光選區(qū)熔化（SLM）制造復雜流道鈦換熱器，減少焊縫。 |
| 激光焊接 | 實現(xiàn)超薄鈦板（0.3mm）高速焊接，熱影響區(qū)減少50%。 |
| 表面改性 | 微弧氧化技術(shù)提升表面硬度（達HV800）及耐蝕性。 |
十三、國內(nèi)外產(chǎn)業(yè)化對比
| 對比項 | 國內(nèi) | 國外（歐美/日本） |
| 技術(shù) | 中高端產(chǎn)品依賴進口 | 高端鈦合金及精密制造領(lǐng)先 |
| 成本 | 原材料成本低，人工成本優(yōu)勢 | 設(shè)備自動化程度高 |
| 市場規(guī)模 | 快速增長（年增12%） | 成熟市場（年增5%） |
十四、技術(shù)挑戰(zhàn)與前沿攻關(guān)
| 挑戰(zhàn) | 攻關(guān)方向 |
| 高溫腐蝕 | 開發(fā)Ti-Al-Si系耐高溫合金 |
| 焊接缺陷 | 電子束焊接工藝優(yōu)化 |
| 成本控制 | 廢鈦回收率提升至95%以上 |
十五、趨勢展望
| 趨勢 | 內(nèi)容 |
| 材料創(chuàng)新 | 高強耐蝕鈦鈀合金（如Ti-53311S）研發(fā) |
| 綠色制造 | 低能耗焊接技術(shù)及循環(huán)利用工藝推廣 |
| 智能化 | 基于AI的換熱器設(shè)計優(yōu)化與故障預測 |
以上內(nèi)容依據(jù)最新行業(yè)標準及技術(shù)文獻整理，數(shù)據(jù)截至2025年。
|
|
|
 |
tengyuti.com
騰宇微信二維碼
