鈦換熱器是以鈦及鈦合金為核心材料制造的熱交換設備，通過優化管板結構及納米涂層技術，在強酸、強堿等腐蝕性介質間實現高效熱能傳遞，具有耐沖刷腐蝕、輕量化（密度4.5g/cm3）及抗拉強度≥345MPa等特性；其材質多選用TA10鈦合金或Gr.9鈦鈀合金，制造工藝涵蓋激光焊接、管板液壓脹接及3D打印流道成型，結合固溶強化提升抗疲勞性能，廣泛應用于化工、海水淡化及新能源領域，選購時需匹配介質pH值、核查ASME認證并評估涂層工藝對全生命周期成本的影響。鈦儲罐為鈦材焊接成型的耐腐壓力容器，專用于存儲高腐蝕性液體或氣體，憑借鈦的鈍化膜自修復能力抵御H?S、Cl?等侵蝕，材質以工業純鈦TA2（Gr.2）為主，采用氬弧焊（GTAW）及爆炸成型工藝確保密封性與結構強度，在石化、制藥及環保工程中需求顯著，選購需重點檢測焊縫耐蝕性、匹配介質濃度并符合API 6A標準。鈦盤管是以鈦管制成的螺旋狀換熱部件，通過電解拋光內壁或微弧氧化涂層減少結垢，兼具耐高溫（≤350℃）與高流通效率，材質多采用TA1純鈦，經冷彎成型或熱推擠工藝制造，適用于化工蒸發器、LNG冷凝器及食品加工設備，選購需關注管壁均勻性、曲率半徑適配性及行業標準（如ASTM B363）認證。以下是騰宇鈦業將公司常規的鈦換熱器、鈦儲罐、鈦盤管，這三種鈦設備的核心技術工藝區別的對比，以便更好終端客戶。
一、定義與核心功能
| 產品類型 | 定義與功能 |

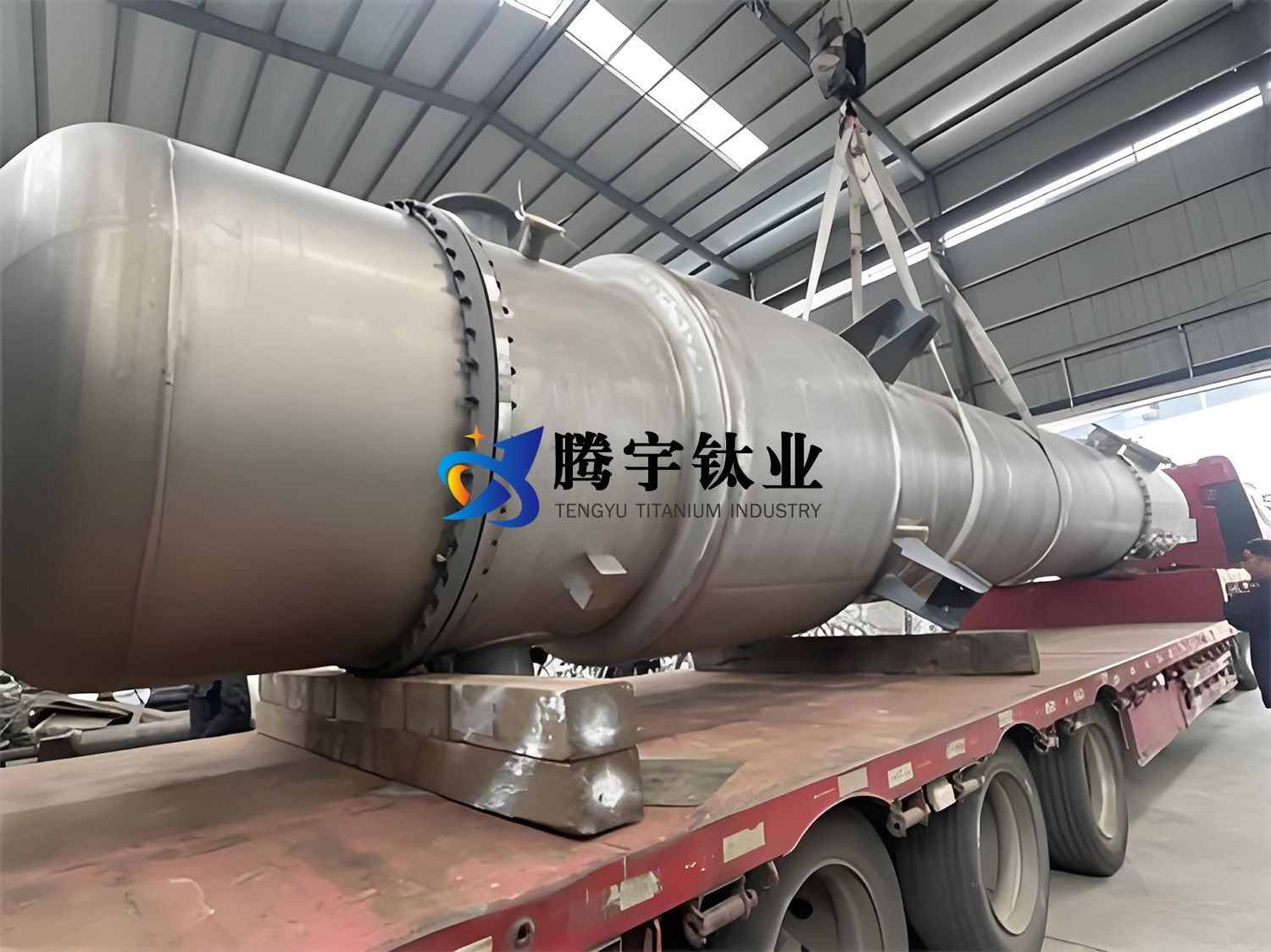

| 鈦換熱器 | 以鈦及鈦合金制造的傳熱設備，用于高效熱量交換，核心功能是介質間的熱量傳遞與溫度控制。 |

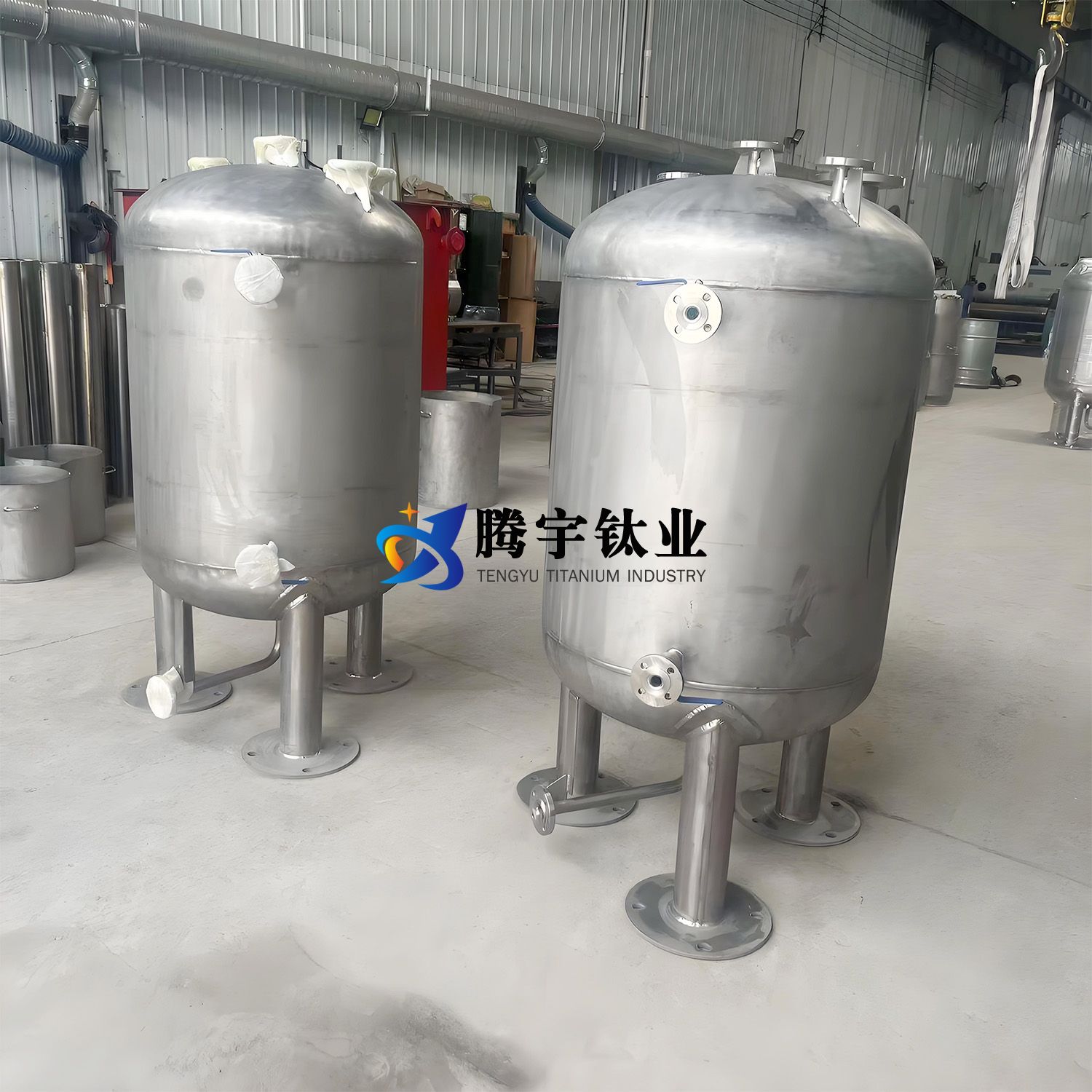

| 鈦儲罐 | 以鈦材制造的密閉容器，用于存儲強腐蝕性液體或氣體，核心功能是耐腐蝕與長期密封性。 |

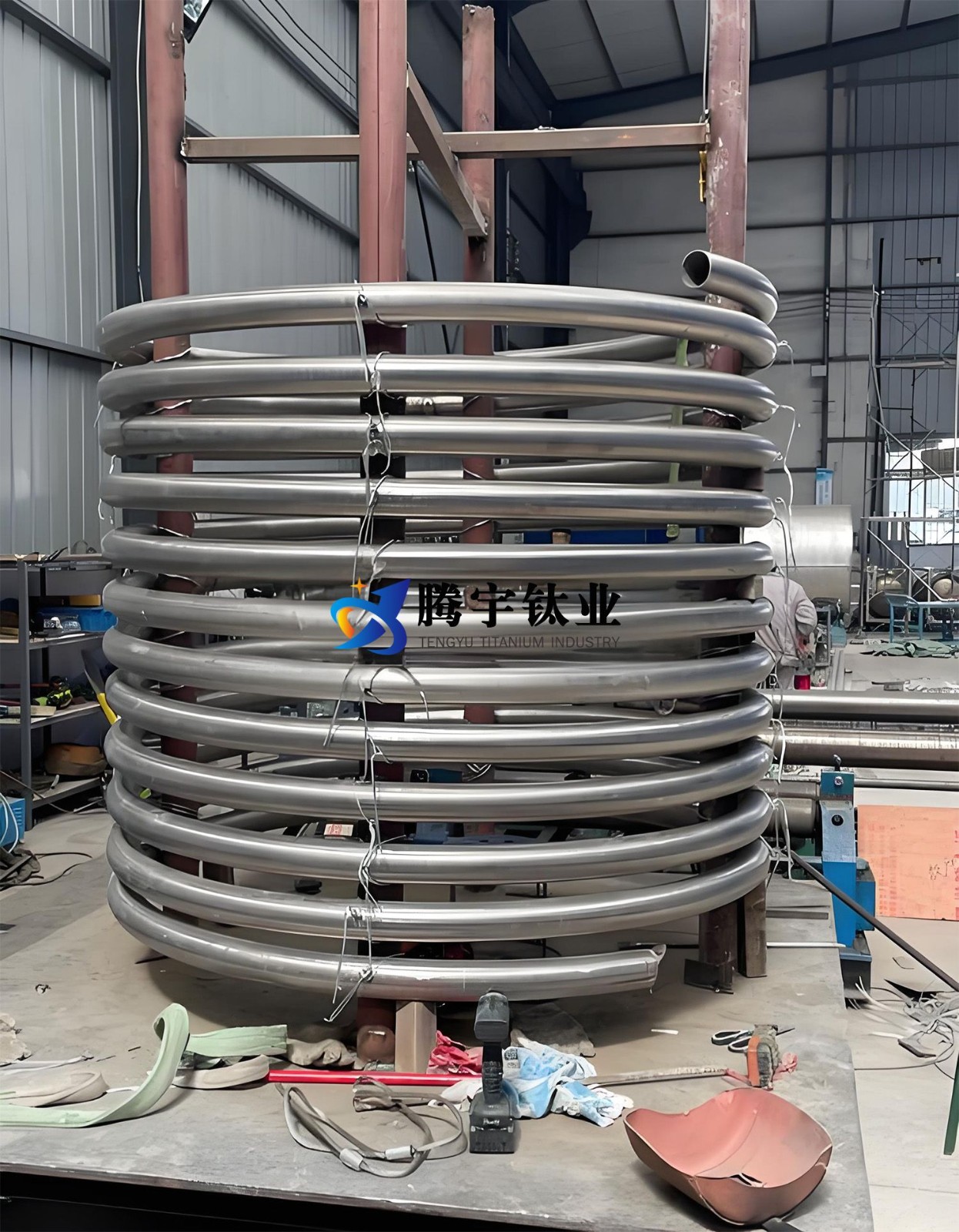

| 鈦盤管 | 以鈦管螺旋纏繞成型的傳熱元件，用于加熱或冷卻流體，核心功能是緊湊空間內的熱傳導。 |
二、材料選擇與成分差異
| 產品類型 | 常用材質牌號 | 選材側重點 |
| 鈦換熱器 | TA2（Gr.2）、TA10（Gr.12） | 耐蝕性、導熱性、薄壁輕量化（壁厚0.5-3mm） |
| 鈦儲罐 | TA2（Gr.2）、TA9（Gr.7） | 厚板強度（壁厚5-50mm）、抗應力腐蝕 |
| 鈦盤管 | TA1（Gr.1）、TA18（Gr.9） | 高塑性（延伸率≥25%）、抗彎曲疲勞 |
三、核心制造工藝對比
| 工藝環節 | 鈦換熱器 | 鈦儲罐 | 鈦盤管 |
| 成型工藝 | 液壓脹管、沖壓波紋板 | 卷板焊接、封頭沖壓 | 冷彎/熱彎螺旋成型 |
| 焊接技術 | 激光焊（0.3mm薄板）、TIG焊 | 多層多道TIG焊（厚板） | 高頻感應焊（連續盤管） |
| 表面處理 | 微弧氧化（增強抗生物污損） | 內壁噴砂+酸洗鈍化 | 電解拋光（降低流阻） |
| 關鍵檢測 | 氦氣檢漏（泄漏率≤1×10?? Pa·m3/s） | 射線探傷（RT）、壓力爆破試驗 | 彎曲半徑一致性（誤差≤±0.5D） |
四、工藝難點與技術突破
| 產品類型 | 核心技術挑戰 | 前沿工藝進展 |
| 鈦換熱器 | 薄壁管-板焊接變形控制 | 機器人激光焊（精度±0.1mm） |
| 鈦儲罐 | 大尺寸封頭（直徑>5m）成型 | 整體旋壓成型（減焊縫50%） |
| 鈦盤管 | 小彎曲半徑（R≤1.5D）無褶皺 | 超塑成型（650℃下R=0.8D） |
五、工藝流程差異
| 產品類型 | 典型工藝流程 |
| 鈦換熱器 | 鈦帶材分切 → 沖壓成型 → 激光焊接流道 → 氬氣保護退火 → 微弧氧化 → 氣密性測試 |
| 鈦儲罐 | 厚板切割 → 卷板機成型 → 縱縫焊接 → 封頭旋壓 → 環縫焊接 → 酸洗鈍化 → 水壓試驗（1.5倍設計壓力） |
| 鈦盤管 | 鈦管矯直 → 芯軸預加熱（300℃） → 數控螺旋彎曲 → 固溶處理（消除應力） → 電解拋光 → 渦流探傷 |
六、執行標準對比
| 產品類型 | 中國標準 | 國際標準 |
| 鈦換熱器 | GB/T 14845-2020 | ASME BPVC VIII-1 |
| 鈦儲罐 | NB/T 47003.1-2022 | ASME B16.5 |
| 鈦盤管 | GB/T 3625-2019 | ASTM B338 |
七、應用場景與技術指標差異
| 產品類型 | 典型應用場景 | 關鍵性能指標 |
| 鈦換熱器 | 海水淡化板式換熱器 | 傳熱系數≥5000 W/(m2·K)，耐氯離子濃度>20000 ppm |
| 鈦儲罐 | 濃硫酸儲罐（濃度98%） | 耐蝕速率<0.01 mm/年，設計壓力1.6-10 MPa |
| 鈦盤管 | LNG氣化器盤管 | 低溫韌性（-196℃ Akv≥27J），彎曲角度誤差≤1° |
八、技術趨勢對比
| 產品類型 | 未來技術方向 |
| 鈦換熱器 | 3D打印微通道結構（流道寬度<0.2mm） |
| 鈦儲罐 | 智能監測（嵌入光纖腐蝕傳感器） |
| 鈦盤管 | 多材料復合盤管（鈦-銅過渡接頭一體化） |
以上內容綜合對比了三類鈦制產品的核心技術差異，數據截至2023年行業實踐。
